안녕하세요. 여름이 와서그런지 날씨가 무척이나 덥네요.
땀이 많이 나는데 차가운 아메리카노를 한잔 하면서 포스팅을 해봅니다.
오늘은 도심 많은 공사장에서 볼수 있는 기초공사중에서 정말 기초인
PHC 파일공사에 대해서 알아보려고 합니다.

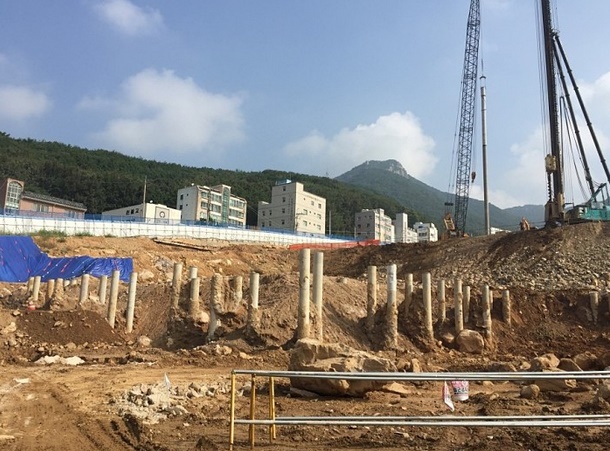

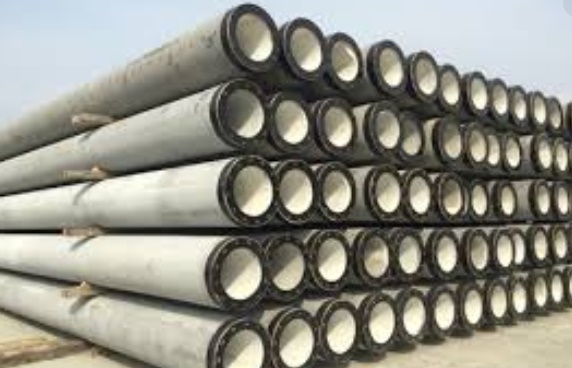

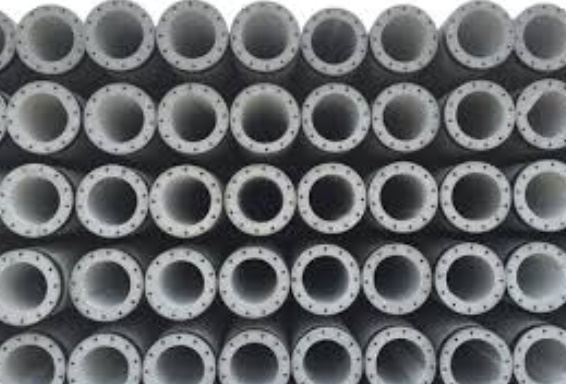

PHC 파일이란?
PHC 파일은 고강도 프리스트레스 파일의 약칭인데요. 일반적인 콘크리트 파일은
인장력에 많이 약하기 때문에 이런 콘크리트의 결점을 봉완하기 위해서 파일에
프리스트레스를 가한 파일입니다.
# PHC 파일공사 규격

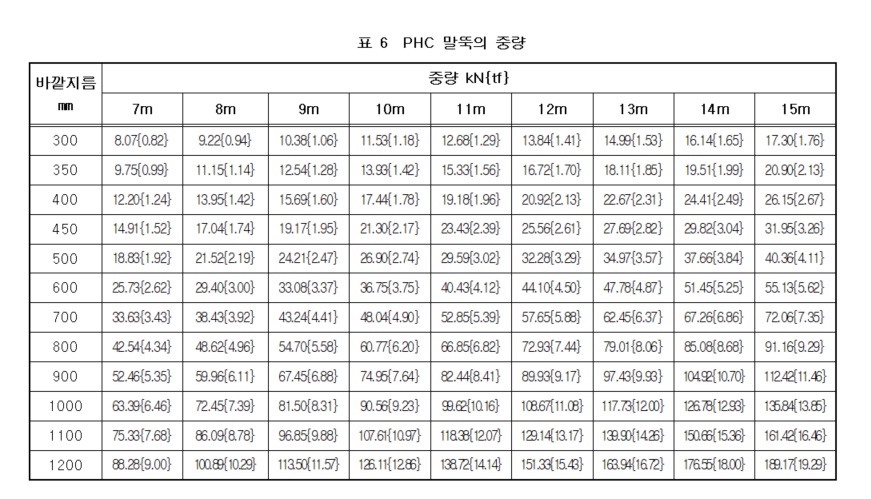

PHC 말뚝 중량별 종류입니다.

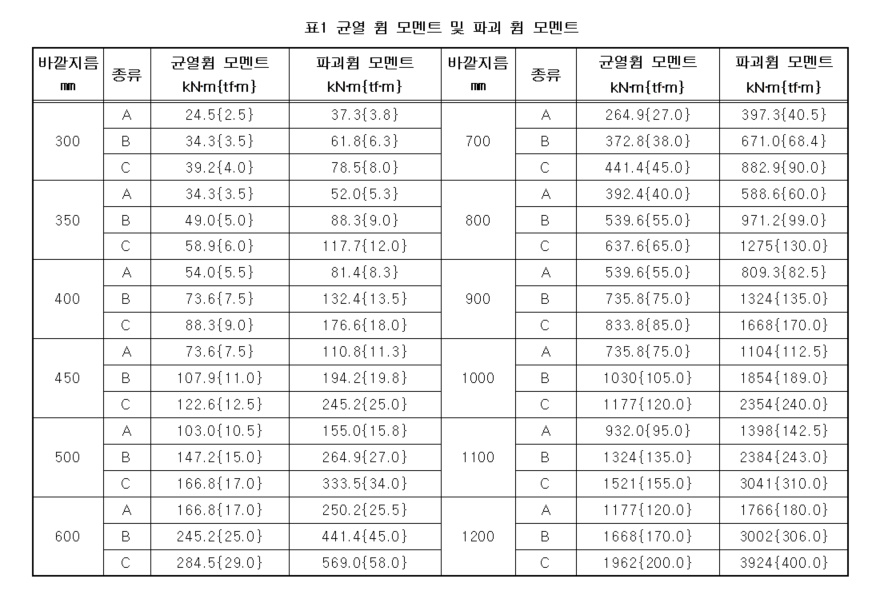

PHC파일 말뚝 균열 휨 모멘트 및 파괴 휨 모멘트입니다.

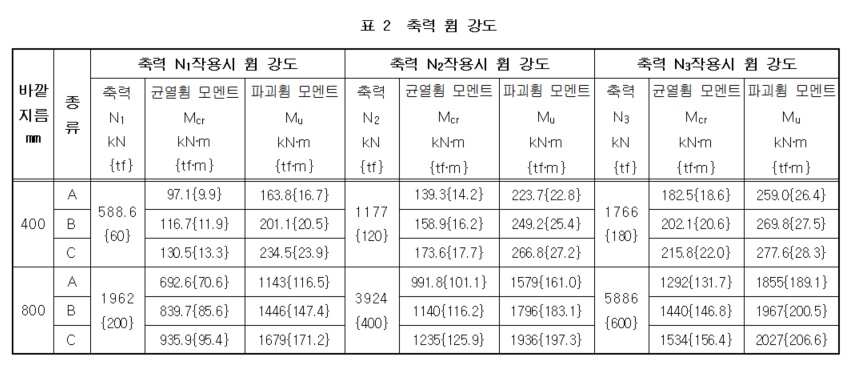

PHC파일 말뚝 축력 휨 강도입니다.
# PHC 파일공사 단가

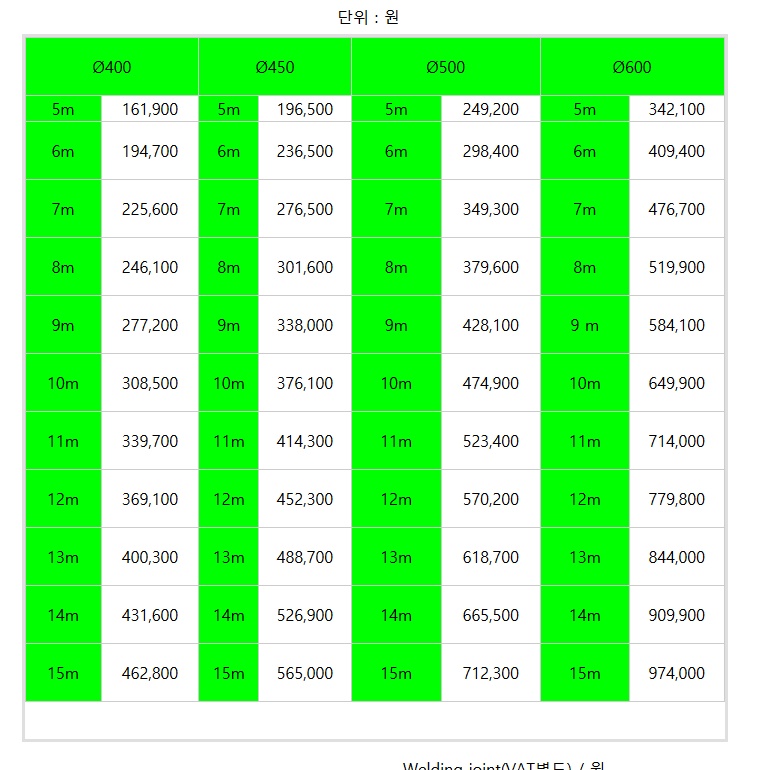

PHC 파일 단가는 400mm 기준 10m가 30만원정도 합니다.

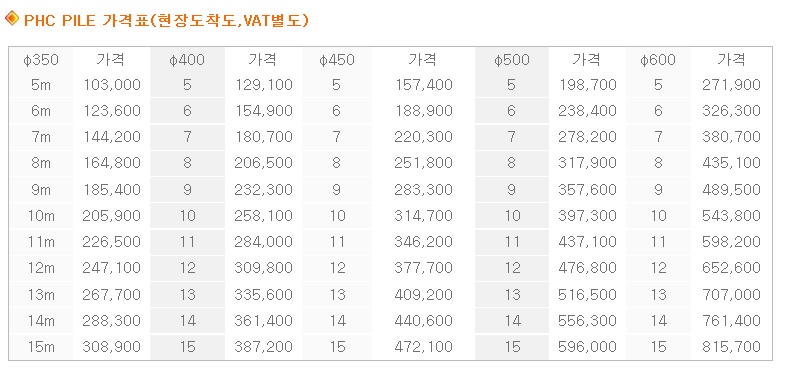

2006년도 대일산업의 단가표입니다.
400mm 파일이 10m에 25만원 정도입니다.
♣ 대일산업 단가표 홈페이지입니다.
PHC파일
PHC파일 대일산업 http://www.di2002.co.kr PHC PILE 가격표(현장도착도,VAT별도) φ350 가격 φ400 가격 φ450 가격 φ500 가격 φ600 가격 5m 103,000 5 129,100 5 157,400 5 198,700 5 271,900 6m 123,600 6 15..
princess0127.tistory.com
위의 단가표는 참고만 하시고 필요한 단가는 전화해서 문의를 해야합니다.
왜냐면 단순 스펙비교가 아닌 시방서를 기준으로한 비교이기 때문에 휨강도, 길이, 본수 그리고 운반거리 등 단가에 영향을 미칠수 있는 요소가 많기 때문입니다.
♣ PHC파일 관련 최근 건설경제 기사문
www.cnews.co.kr/uhtml/read.jsp?idxno=202006111506239870679
PHC파일 단가 회복세에도 ‘울상’
PHC(고강도 콘크리트) 파일업계가 단가 회복세에도 울상을 짓고 있다.연초부터 파일 단가가 꾸준한 오름세지만 코로나19 충격과 잦은 강우 탓에 매출 증대로 이어지지 못한 데다, 470여억원의 담��
www.cnews.co.kr
PHC 파일 공사 관련하여 코로나로 인하여 PHC 파일 가격이 t당 9만 5천원 → 10만 5천원으로 올랐는데요. 건설공정이 차고 나가질 못해서 매출증가폭이 낮다고 합니다.
# PHC 파일공사 장비 및 투입 인력
PHC 파일공사를 위해서 파일 항타는 시항타와 본항타가 있습니다. 시항타를 통해서 설계와 시공의 차이를 최대한 줄일수 있으며 실제로 본항타시 시공에 대한 확신을 가질수 있습니다.
본항타시 투입장비를 타현장을 예로들면 아래와 같습니다. PHC 파일공사를 위해서 주요 장비는 50~70톤 Auger장비가 필요하고요. 유압항타기 그리고 백호가 필요합니다. 또한 쿠션 Coushion재가 있어서 소음을 방지해 줍니다. 이때 쿠션재는 합판 쿠션으로 8~12mm 정도로 약 3~5장을 겹쳐서 사용합니다.
| 장비명 | 규격 | 수량 | 비고 |
| 천공기 | 70톤 오거 | 1 | Casing 케이싱 천공 |
| 항타기 | 50톤 크레인 | 1 | 유압항타작업 |
| 햄머 | 5톤 유압햄머 | 1 | |
| 크레인 | 60톤 앵글크레인 | 1 | 말뚝이음 및 삽입 |
| 발전기 | 145kw | 1 | 용접용 |
| Co2 용접기 | 1 | 이음부 용접 |
| 직종 | 단위 | 수량 | 비고 |
| 작업반장 | 인 | 1 | |
| 장비기사 | 인 | 3 | |
| 용접공 | 인 | 1 | |
| 비계공 | 인 | 1 | |
| 인부 | 인 | 1~2명 |
# PHC 파일 전체 시공순서도
말뚝 위치 확인 ▶ 케이싱 오거 천공 ▶ 상부 파일 용접 및 케이싱내 삽입 ▶케이싱인발 ▶ 유압항타 ▶ 동재하시험 ▶ 최종관입량체크 ▶ 파일 두부정리
# PHC 파일 시공순서별 세부사항
1. 지반정리 : 성토된 원지반을 평탄하게 정리하여 장비 주행성능 확보
2. 파일위치 표시 : 말뚝을 정확한 위치에 시공하기 위해 측점표식을 설치한다.
3. 말뚝의 타격 위치 : 시항타 말뚝을 포함한 모든 말뚝은 설계도면상 명시된 위치에 설치함
4. 천공 및 항타 : 말뚝의 위치가 확인된 위치에 오거를 이용해 일정 깊이까지 케이싱 천공 실시
5. 천공중 측량기 이용해 수직도 체크
6. 천공 완료후 케이싱 삽입하고 하부와 상부 파일이 연결된 말뚝을 이곳에 근입하고 항타기 이용해 최종 깊이 까지 항타 실시
7. 항타는 주변 민원 고려해 낙하 높이를 최소화해 실시
8. 두부보호 : 항타시 PHC Pile에 합판쿠션(8~12mm) 3~5장 겹쳐 사용을 삽입해 햄머 타격력이 항두에 고르게 전달하도록 두부 보호
9. 기록 : 항타시 항타기록 및 Rebound 리바운드 기록용지에 책임 감리원의 확인 서명 받는다.
10. 항타 종료 : 말뚝은 시험말뚝에 의해 결정된 타격조건을 만족시키는 깊이까지 타격관입시킨다. 최종 관입량의 산정은 타격회수의 평균값으로 하며, 일반풍화토는 10회, 사질섞인 지반은 15회, 점토섞인 지반은 20회 이다
11. 두부정리 : 말뚝 타격을 종료한후 숮준 측량 후 소정의 높이로 절단한다.
♣ PHC 파일 전문 시공업체
파일공사시공전문업체 중앙건설산업(주) : 네이버 블로그
1. 기초공사(파일시공,토목공사) 2. 크롤러크레인(앵글크레인) 50톤~750톤이상급 임대 3. 항타기(DHJ40~DH758, 888, 880) 풀세트 임대 010 4001 7323 중앙건설산업주식회사
blog.naver.com
'
♣ PHC 파일 전문 자재업체
kac.kccworld.co.kr/product/product11.aspx
KAC_KCC Group
kac.kccworld.co.kr
♣ PHC 파일 전문 자재업체(대구경 700~1000)
www.ajucorporation.co.kr/ko/business/pile.asp
아주산업
아주산업
www.ajucorporation.co.kr
# PHC 파일 시공 정밀도
1. 말뚝 위치 허용편차 : 150mm이하
2. 말뚝의 허용위치도 : 말뚝길이 1/100이하
3. 기초보강없는 허용한계 : 75mm이하
