수심측량

수심측량



수심측량 개요

멀티빔 조사는 조사구역 전역에 대한 해저지형조사로 수심과 지형의 형상을 종합적으로 조사하여 얻은 정밀한 수심정보를 바탕으로 대보항 정비사업 기본 및 실시설계 시 정도 높은 수심자료를 제공하는데 그 목적이 있음.





본 수심측량을 위한 멀티빔 음향측심기는 0.5°간격의 빔간격과 256개의 빔수를 가지는 RESON사의 Seabat 7125 SV2를 사용하여 측량을 수행함. 저수심 구간은 정밀음향측심기 (Aqua Ruler 200T)로 측량을 실시함



수심측량  작업방법 및 절차

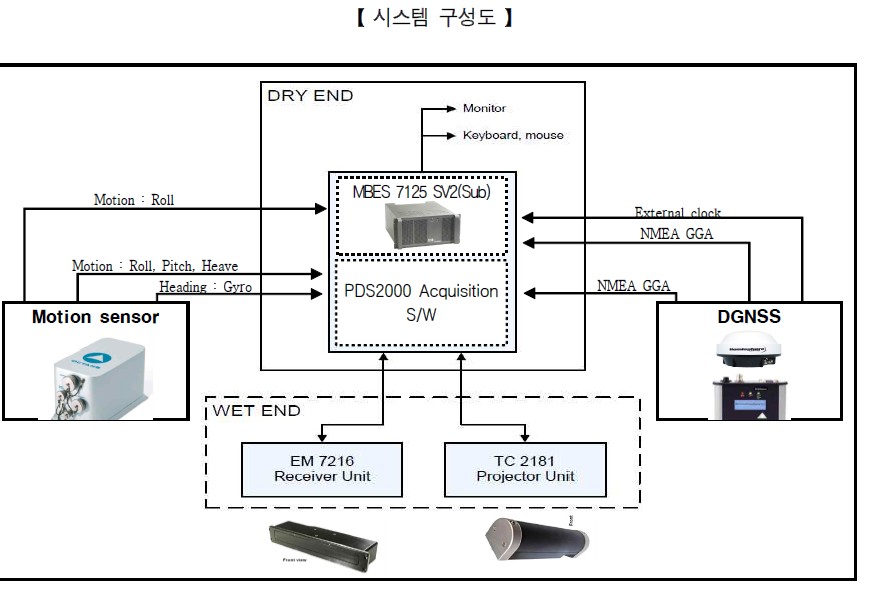

1) 시스템 구성

멀티빔 음향측심기(Multi-Beam Echo-Sounder)는 음파를 발신하는 송파기 (Transducer)와 음파를 수신(Receive)하는 수신기 그리고 신호처리를 위한 처리시스템 (Sonar Processor)과 송파기와 수신기를 처리시스템에 연결해주는 링크유닛(Link Control Unit) 등으로 구성됨.



멀티빔 음향측심기는 정확한 수심자료의 취득을 위해 각종센서 및 자료보정이 필수적임. 멀티빔은 수백개 이상의 빔이 송수신되므로 트랜스듀서의 움직임을 추적하는 모션 센서와 방위를 측정하는 자이로 컴파스가 필요함. 모션 센서(Motion sensor)와 자이로 컴파스(Gyrocompass)는 정밀한 수심의 측정을 위해 꼭 필요한 멀티빔 시스템의 요소이며, 수심자료 처리 시 음속 보정을 위한 수층음속단면 자료와 조위보정을 위한 조석자료를 필요로 함.



조사선박의 해상위치결정을 위한 DGNSS의 위치자료는 모션 센서 및 멀티빔 음향측심시스템에 입력되어 위치정보저장에 사용됨. 모션 센서 자료는 멀티빔 음향측심기 자료취득프로그램에 입력되어 배의 움직임을 보정함. 음속자료는 수심자료 취득 시 수중의 표층음속과 조사역내에서 측정된 수심단면별 음속자료를 취득하여 멀티빔 음향측심기 자료취득 프로그램에 입력되어 음속도 보정을 위해 사용됨. 또한 조위관측을 통해 취득된 조위자료는 멀티빔 음향측심 자료처리 시 조위보정 자료로 사용됨

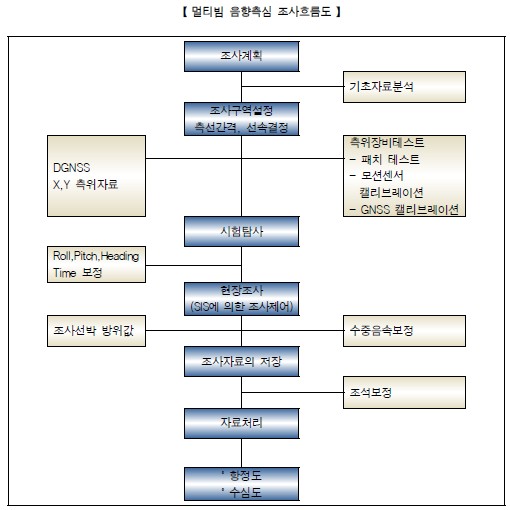

2) 조사흐름

멀티빔 음향측심의 효과적인 수행을 위해서는 조사구역의 특성을 고려한 조사계획의 수립과 각 장비에 대한 사전테스트가 이루어져야함. 조사의 흐름은 사전조사, 현장조사, 후처리 작업으로 나뉘며 사전조사로 조사구역에 대한 측선계획을 통해 계획도 작성 및 선속의 결정, DGNSS 및 멀티빔 음향측심기의 세팅을 통한 시험탐사로 사전장비점검을 수행하였으며 작업 전 Calibration 시행 후 조사를 실시함. 멀티빔 음향측심의 현장조사는 DGNSS와 연동이 이루어지고, 각종 원시자료의 취득을 통하여 수행됨.



현장조사에서 저장된 원시자료는 오측심 제거를 포함한 각종 보정 및 자료처리를 통하여 최종 수심도를 작성하고 3차원 영상물로 가시화하는 후처리 과정을 수행함
