펌프카 특징, 선정시 주의사항, 장비제원
1. 펌프카와 포터블 개요

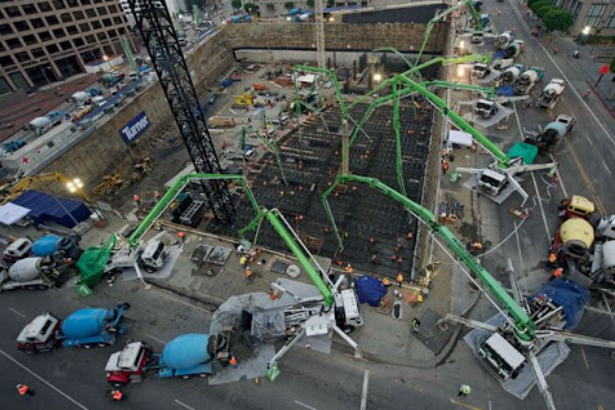

펌프카는 콘크리트를 타설시 사용하는 장비입니다. 국내에서 구조물이나 아파트를 지을때 펌프카를 사용하는데요. 일반빌딩과 달리 초고층 빌딩의 경우 콘크리트 압송(펌핑)의 최대 포커스는 수직 높이 한계를 극복해아하는 것입니다. 즉, 고양정 파이프아니, 고성능 펌프용량에 필요한 시스템 운영시 안전문제와 더불어 펌핑에 따른 슬럼프가 저하되고 윤활 모르타르 분기점관리, 콘크리트 균열 등 품질관리 등의 많은 문제점이 존재하는데요. 콘크리트 타설중 길어진 펌핑배관에서 관내 막힘(Jam) 현상 등으로 인해 공사중단이 빈번히 발생하는만큼 이와 관련한 대책을 철저히 강구해야합니다. 콘크리트 품질, 펌프 성능, 펌핑배관 기능 및 상태, 연속타설로 인한 막힘 등 일련의 공정흐름을 종합적으로 인지할수 있는 담당자를 지정하는것도 필요합니다. 일반적으로 건물 높이가 300m 정도인경우 최고 압력 200Bar d이상의 펌프압이 필요합니다. 파이프가 직각으로 꺽일때는 1Bar 정도 파이프커플링 10개당 1Bar정도 압력 손실이 있는 등 파이프 압송도중 각 압력손실 요인 및 필요 압력을 선정해 적합한 압송장비를 선택해야 합니다.
2. 압송장비 구분
1) 펌프카(트럭탑재형) : 트럭과 압송장비 일체식으로 이동이 가능하며 수평 및 수직거리가 50m까지 가능합니다. 붐길이는 41m가 보편화 되어 있으니 50m는 9m나 길다고 보면됩니다. 아파트의 경우 1층당 약 3.5m를 작으면 약 10층까지도 커버가 가능합니다.

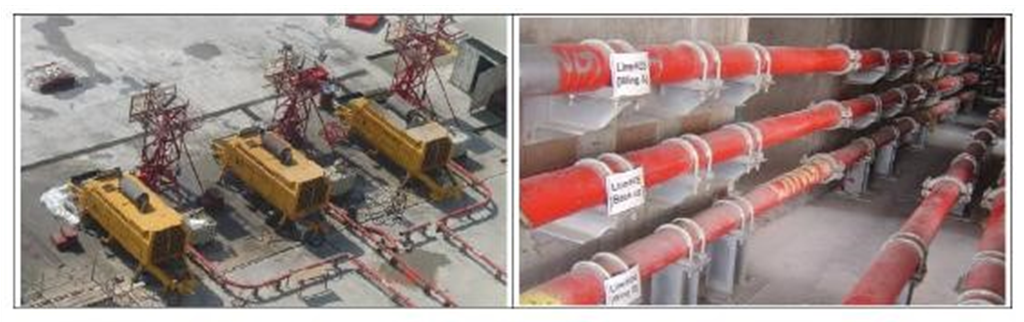

2) 포터블(트럭견인형) : 압송장비를 트럭으로 연결(견인)해서 이동하는건데요. 펌프카 타설이 어려운 10층 이상 고층건물에 적용됩니다. 고압 압송장비는 수직상승 550m까지 가능합니다. 고압배관 누수나 압력이 손실 되지 않는 밀실한 커플링이 필요합니다.
3. 콘크리트 펌핑방식
1) 직접 펑핑방식(펌프 + CPB, Concrete Placing Boom) : 시스템이 단순하고 콘크리트 품지유지가 수월합니다. 하지만 장비가 고가이고 입상관의 두께가 굵고 유지관리가 어렵습니다. 특히 배관ㅁ가힘 현상이 발생하기에 여유배관 라인을 설치해야합니다. 이에 대한 대책으로 압송펌프 능력을 고려한 배합설계, 장비의 점검관리를 철저히 하고 전문인력을 운영해야합니다.
2) 다단식 펌핑방식(콘크리트 호이스트 + 플랜트 + 펌프 + CPB) : 파이프의 유지관리 번거로움이 적으며 막힘현상이 적습니다. 하지만 중간층에 플랜트를 설치해야 하며 콘크리트 품질이 저하됩니다. 이를 위한 대책으로 호이스트설치 장소 및 부대설비를 확보해야하며 펌프관리층의 철저한관리, 품질관리 저하대책을 강구해야 합니다.
4. 장비선정시 고려사항
1) 고층 빌딩일수록 수직상승 높이를 고려해 고압장비 및 고압배관을 적용해야합니다.
2) 1일 콘크리트 타설량을 고려합니다.
3) 콘크리트 강도는 초고층 빌딩의 경우 고강도 콘크리트나 유동화 콘크리트를 사용합니다.
4) 콘크리트 슬럼프는 8cm이하나 18cm 이상은 압송이 어렵습니다. 특히 지나치게 높거나 낮으면 배관이 막힙니다.
5) 유동화재를 사용하는 경우 슬럼프는 높으나 점성이 있어 일반장비로 타설이 어렵기 때문에 고압장비를 선정합니다.
6) 골재의 입도 및 최대골재 크기를 고려하며 콘크리트 배합비를 조정합니다.
5. 펌프 및 배관 설치시 주의사항
1) 펌프는 고압을 요하기에 아웃트리거를 강철프레임이나 콘크리트 블록으로 견고하게 고정해야합니다.
2) 펌프는 공사종료시까지 이동을 하지 않는 것을 원칙으로 하여 사전위치를 선정합니다.
3) 펌프는 레미콘 차량 2대가 동시 접근이 가능하도록 조치합니다.
4) 펌핑장비에 가까운 배관일수록 마찰에 의한 마모가 많기에 두꺼운 배관 사용해 배관은 공사중 교체하지 않는것을 원칙으로해 계획해야합니다.
5) 관내 콘크리트가 장시가 머무르지 않도록 주의해야합니다.
6) 압송배관은 바닥이나 벽체에서 30cm이상 이격시켜 배관연결이나 보수작업이 용이하게 해야합니다.

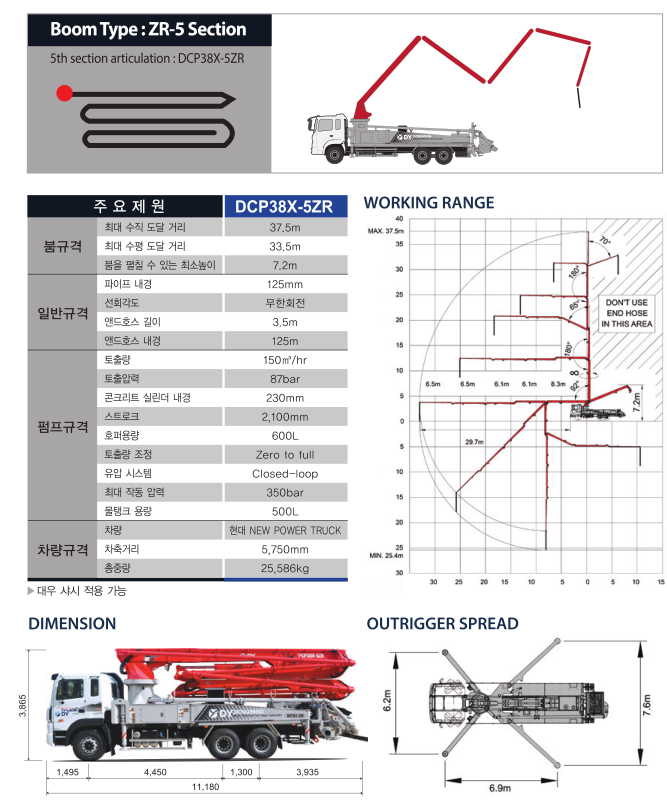

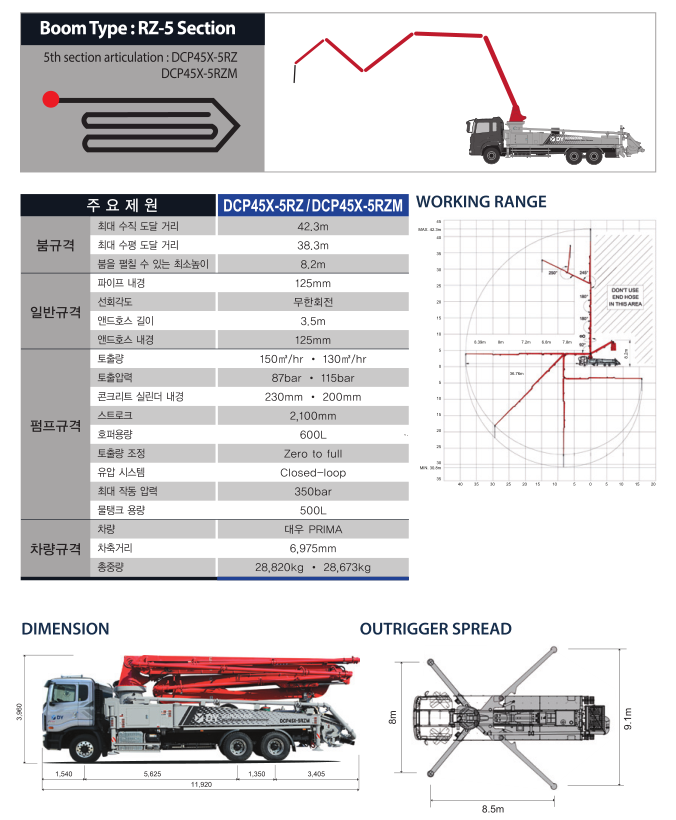

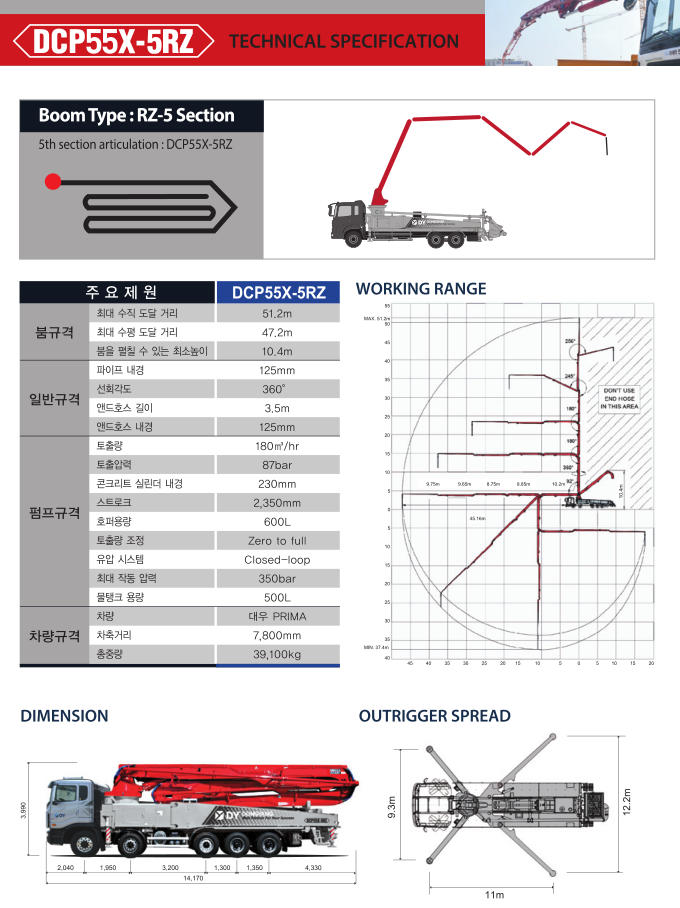

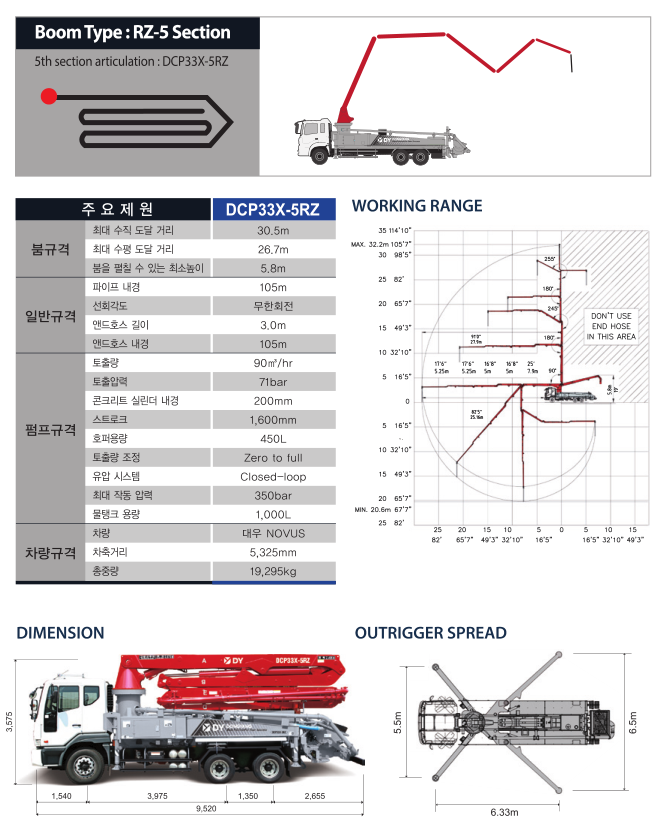

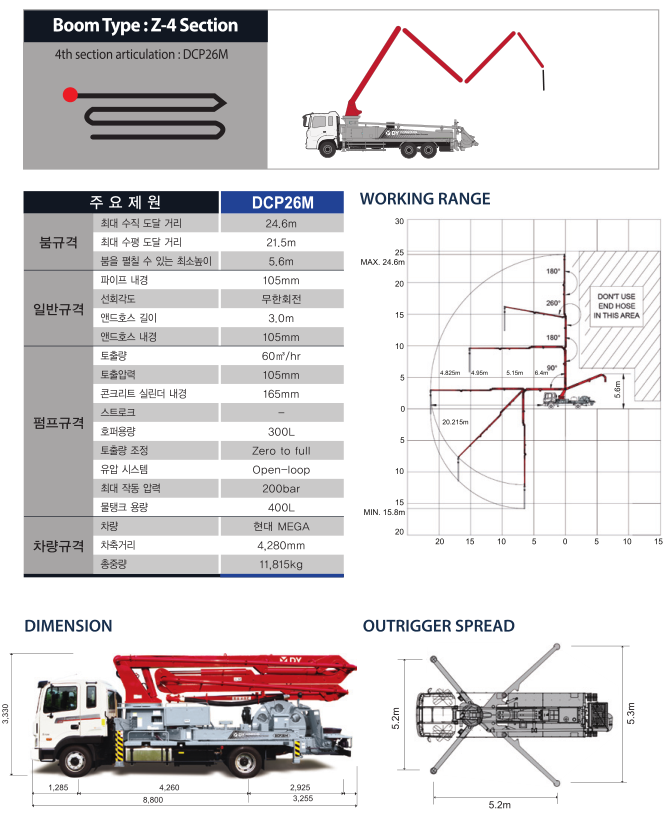

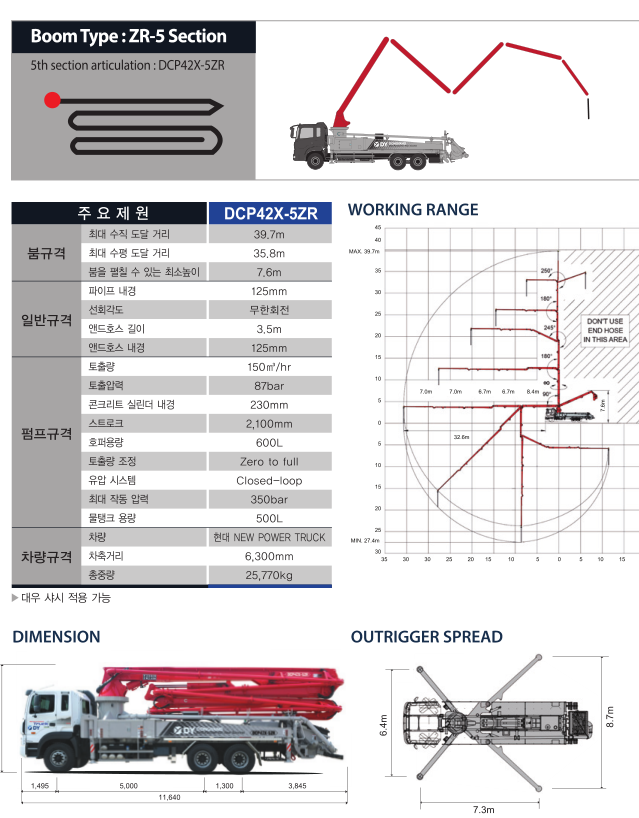

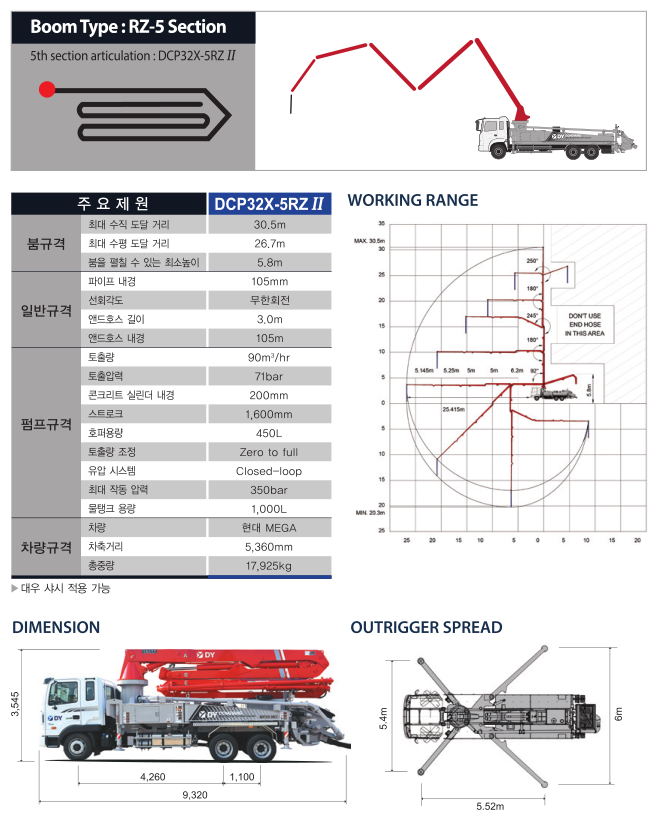

6. 펌프카 제원
1) DCP 63S - 6RZ의 제원입니다.
|
주요제원 |
DCP 63S - 6RZ |
|
|
붐규격 |
최대수직도달거리 |
57m |
|
최대수평도달거리 |
53m |
|
|
붐 펼칠수 있는 최소높이 |
11.6m |
|
|
일반규격 |
파이프 내경 |
125mm |
|
선회각도 |
360도 |
|
|
앤드호스 길이 |
3.5m |
|
|
앤드호스 내경 |
125mm |
|
|
펌프규격 |
토출량 |
180m3/hr |
|
토출압력 |
87bar |
|
|
콘크리트 실린더 내경 |
230mm |
|
|
토출량 조정 |
Zero to Full |
|
|
유압 시스텝 |
Closed-Loop |
|
|
최대 작동 압력 |
350bar |
|
|
물탱크 용량 |
500L |
|
|
차량규격 |
차량 |
현태 xclient |
|
차축거리 |
8260mm |
|
|
총중량 |
39,191kg |
|
