기초파일공법중에서 DRA 공법에 대해서 포스팅하려고 하는데요. 특히나 DRA 공법이 무슨 공법이며 시공 순서는 어떻게 되고 소음이나 비산먼지가 발생 대책이 무엇인지 알아보도록 하겠습니다.
1. DRA 공법 개요
DRA 공법은 Double Rod Auger 공법으로서 상부 오우거 스크류와 하부 케이싱 스크류로 동시 천공 작업후에 파일은 근입하고 이에 시멘트 몰탈을 주입하는 공법입니다. 기존 매립지의 지지력 문제를 보완하고 진동, 소음 문제 발생 지역에 적용할수 있는 공봅으로서 소음 진동으로 인해 민원 발생이 예상 되는 지역이나 지반 여건이 연약하고 파일공사 작업이 불가능한 지역에서 시공할수 있습니다.
2. DRA 공법 장비투입, 인력 투입, 공사규모

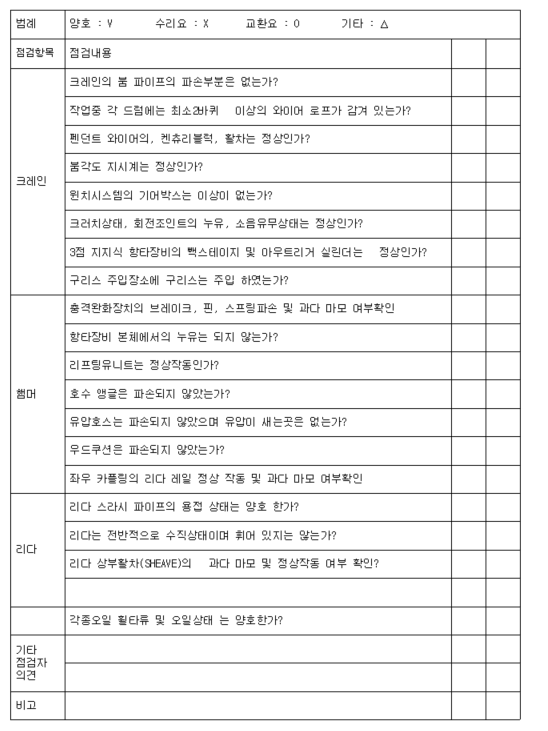

DH608(120M) 파일드라이버 Piledriver 2대 , 크레인 80~100Ton 2대, 100P/150P 굴착 오거 2대, 8KW Co2 용접기 2대, 150KW 제너레이터 2대, 450KW 제너레이터 2대, 8KG/900CFM 컴프레서 2대, 믹서플랜트 2대, 0.3m3 백호 2대, 페이로더 1대, 7톤 유압 해머 2대가 투입됩니다. 인력조합으로는 항타기 기사2명, 크레인 기사 2명, 백호기사 2명, 페이로더 1명, 플랜트공 2명, 도비공 2명, 용접공 2명, 두부정리공 4명이 투입됩니다. 이 조합이 들어가는 공사규모에는 파일천공 및 근입(DRA, PHC D450)가 8763m, 시멘트페이스트주입 525공, 파일동재하 시험 18개소, 파일정재하 시험 5개소, 파일이음 721개소, 두부정리 및 두부보강 525개소이며 PHC파일자재(D450, L=6~15m)는 914본 들어갑니다.
3. DRA 공법 시공순서
1) 준비공사 : 지하 매설물의 유무 및 지상 장애가 되는공작물의 상황을 사전에 조사합니다. 지반의 사황을 조사하고 지반이 시공에 적합한지를 확인합니다. 시공장비의 Trafficability와 작업시 안전성을 위하여 미리 복공판을 설치하거나 지반 다짐을 합니다.
2) 시험항타 : 시험항타 위치는 토질조사, 지형, 구조물 위치를 감안하여 감독자 승인 이후에 시공할수 있습니다. 시험항타시에 파일은 당초 설계된 길이보다는 2~3m정도 긴 규격을 사용하도록하며 항타 장비는 본작업에 가장 적합한 장비를 선정해 감독자 승인을 득한후 본항타에 사용할 장비와 동일한 제원 및 규격 가진 장비를 사용합니다. 시험항타시 발주처 감독 및 감리 입회하에 실시하며 시험말뚝은 실제 본항타에 이용될 제품을 사용해야합니다. 시항타가 완료시 시항타 보고서와 현장여건 감안한 심도 및 시공법을 결정해 향후 본항타의 시공관리 기준으로 삼게 합니다.

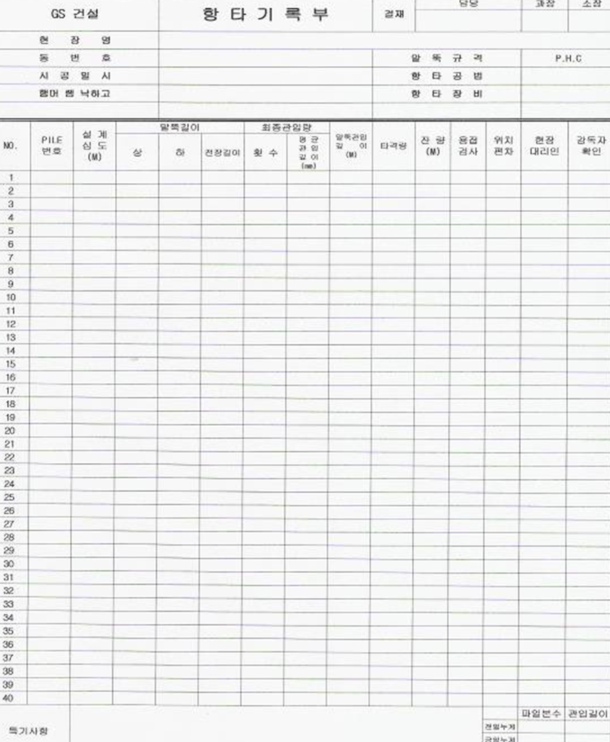

3) 본항타 : 말뚝을 시공하기전에 수직도를 체크할수 있도록 기준대를 설치합니다. 말뚝 시공점에 설치할 표식과 말뚝 중심을 정확히 일치시켜서 항타기의 수직도를 확인후 서서히 천공을 합니다. 천공시에 항타기 수직도 관리에 만전을 다해야하며 원하는 심도까지 천공 완료되면 케이싱 내부 슬라임을 최대한 배토시킵니다. 천공 심도에 맞게 이음 용접된 파일을 천공된 케이싱에 관입하고 관입후 남은 파일은 햄머의 낙하고를 적절하고 조정을 하여야 합니다. 과다한 항타로 인해 말뚝두부 파손이 없도록 하여야 합니다. 최종 항타 완료후 리바운드량을 체크해 원하는 지내력을 확보할수 있도록 하고 시멘트 페이스트를 주입과 동시에 케이싱을 인발해 작업을 완료합니다.
4) 말뚝 이음 용접 : 말뚝이음은 용접 이음을 하게되는데요. 이음 시공에 잇어서 상하 말뚝의 축선은 동일 직선상에 있도록 합니다. 용접은 말뚝의 기능상 해로운 결함이 생기지 않도록 적절한 준비와 조건하에 정확하게 시공해야하며 용접은 아크용접을 실시합니다. 이음부는 변형이 있으면 이것을 수정하고 용접부 및 그 부위는 청소해 특히 용접면 및 인접부에 부착된 진흙, 먼지, 녹, 기름, 도료, 스케일등은 솔, 망치, 그라인더등으로 제거해 수분은 충분히 건조해야합니다. 이음부의 편심량은 이음부 전반에 대해 2mm 이하가 되도록하며 허용간격의 최대치는 4mm이하입니다. 말뚝 항타시 이음 용접 작업이 쉬운 높이에 이음부가 오도록 하고 상, 하 말뚝의 축선이 동일선상에 있도록 잘 맞춘후 용접을 합니다.
5) 말뚝 두부정리 : 두부정리는 설계도면에 따라서 책임 기술자의 지시에 따라 말뚝머리를 처리합니다. 기초바닥에서 100mm지점에서 그라인더를 사용해 컷팅을 합니다. 그라인더로 컷팅한 위에 유압 집게로 강선을 피해서 파쇄합니다. 가벼운 ㅏㅇ치로 경타해 컷팅선까지 종크랙이 발생하지 않도록 깨끗이 정리합니다. 파일은 기초선 위에서 100mm까지 두부손상 없이 깨끗하게 정리하고 강선은 파일에서 300~500mm까지 유지한 상태로 컷팅을 합니다. 두부정리가 완료된 파일은 각 공구별 담당자에게 승인 득한후 인계합니다.
4. 소음, 진동, 비산 먼지 대책
1) 단지내 항타 작업시 발생되는 소음은 간이 방음벽을 설치하여 최대한 억제합니다
2) 장비에 대한 소음은 덮개로 소음원을 최대한 억제하며 민원이 발생하지 않도록하빈다.
3) 지속적인 소음 및 진동관리로 민원 발생을 최대한 억제합니다.
4) 슬라임 배출구 덮개를 씌워 비산 먼지량을 최소화합니다
5) 지속적인 살수를 하여서 비산되는 먼지량을 최소로 합니다.
DRA공법에 대해서 포스팅했는데요. 이 정보가 보시는 분들에게 유익한 정보가 되셨길 바랍니다. 감사합니다.
